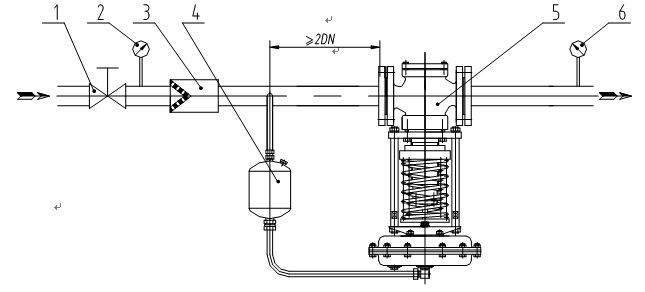

自力式調節閥安裝圖

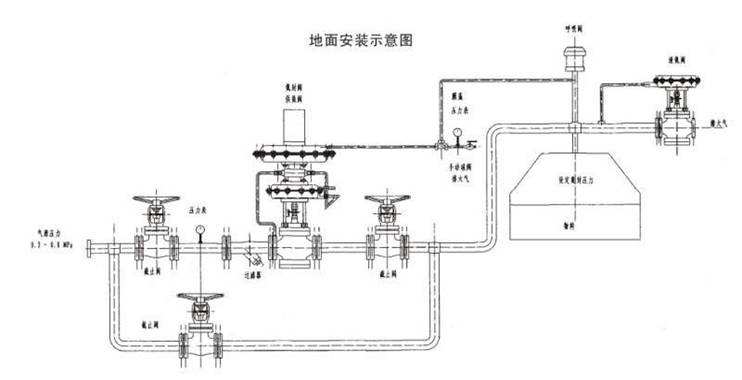

自力式調節閥地面安裝圖

　　自力式調節閥的安裝與調試

　　一、帶指揮器型調壓原理

　　指揮器操作型自力式壓力調節閥無需外加能源，利用被調介質自身壓力作為動力源，引入指揮器以控制主閥的閥芯位置來改變閥門的介質流量，使閥后壓力保持恒定。介質由閥體上箭頭方向流經閥體，上游壓力P1經過濾減壓閥進入指揮器B室作為驅動源使用。受控的下游壓力P2經導壓管傳送到指揮檢測室A，并在此轉換成定位力。當下游壓力升高或降低時，使指揮器閥芯位移，氣源進入C，使調壓閥趨向開啟或關閉，從而達到減壓、穩壓的目的。

　　二、安裝注意事項：

　　1、閥門安裝方向與流向一定要保證一致。

　　2、閥門使用工藝參數一定要與名牌一致。

　　3、管道內要求介質干凈，無粉塵，堅硬的顆粒。

　　三、調試

　　1、緩慢打開閥前手動截止閥，并觀察閥后管道壓力表，查看壓力是否在閥門設計值內。（注：瞬間打開閥前控制閥門）

　　2、如閥后壓力與設計值一致，無需調試。

　　3、如閥后壓力不在工藝值范圍內，首先打開防雨罩，調整蝴蝶螺母。（順時針調節，閥后壓力增大，反之減小。）

　　4、如閥門有震蕩或壓力不穩定。先觀察減壓閥壓力，是否在2-2.5kg范圍內。

　　5、如不在2-2.5kg范圍內，調節減壓閥使值落在以上范圍內。

　　6、如果震蕩，打開限流閥防雨罩，松開拼緊螺母，順時針轉動限流閥芯螺桿到底后再逆時針轉動一周，再觀察閥門是否震蕩。

　　7、調試完畢后，將拼緊螺母拼緊。
